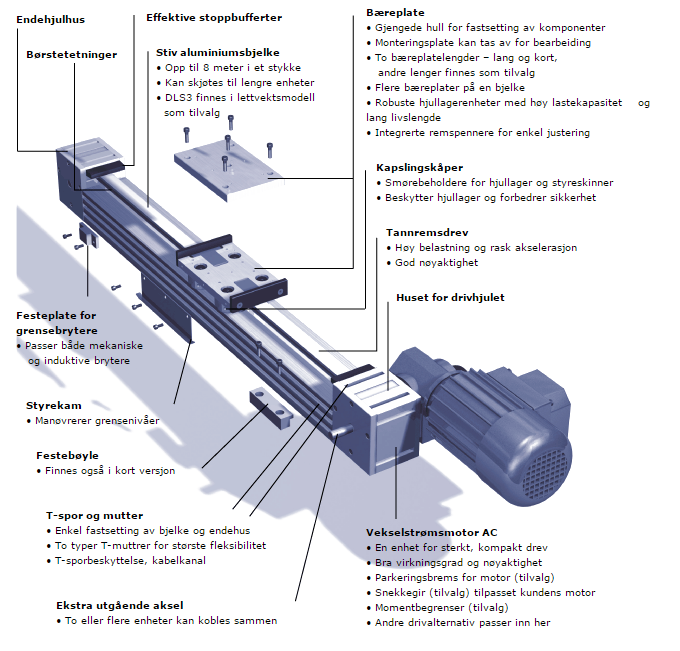

DLS-lineærenheten består av HepcoMotions beprøvde lineærstyringer montert på en stabil aluminiumsprofil.



Vognen drives med en tannrem og kan leveres med fri drivaksel, snekkegirmotor eller tilpasset for ønsket drivmotor. DLS-modulene kan kombineres få en X-Y-bevegelse.



  • Største lengde for enheten: 8 meter, men kan forlenges opp til 20 meter.
  • Herdede og presisjonslipte styreskinner
  • Robust opplagring og smøring gir lang livslengde og lite vedlikeholdsbehov
  • Tannrem i polyuretan med stålkorde
  • Vognens monteringsplate kan lett løsgjøres for bearbeiding
  • Passer for ulike motorer
  • Kan leveres med montert drivmotor
  • T-spor og T-muttrer for enklere montasje
  • Effektive stoppbufferter
  • Komplett enhet minsker konstruksjonstiden
  • Kan fås med Z-aksel
DLS







DLS 3 & 4

  • Maks hastighet: 5 m/s
  • Maks drivkraft: 1225 N
  • Maks lengde: 8 m oskarvad,
    20 m skarvad



  • Maks last L1: 3500 N
  • Maks last L2: 6000 N
  • Maks moment M: 300 Nm
  • Maks moment Ms: 70 Nm
  • Maks moment Mv: 510 Nm

DLS 5

  • Maks hastighet: 6 m/s
  • Maks drivkraft: 2450 N
  • Maks lengde: 6 m oskarvad,
    20 m skarvad



  • Maks last L1: 10 000 N
  • Maks last L2: 10 000 N
  • Maks moment M: 990 Nm
  • Maks moment Ms: 360 Nm
  • Maks moment Mv: 990 Nm
