En lineærenhet med kuleskruedrift som er lettmontert, har lav vekt og høy vridningsstivhet. Lineærskinnen er U-formet og kan brukes som en integrert del av konstruksjonen. Gir eller motor monteres direkte på lineærenheten. Passer for posisjoneringsanvendelser og i trange rom, da den har kompakt konstruksjon og lav vekt.



  • Maksimal dynamisk belastning 7 144 N
  • Startmoment 1,2–25 Ncm
  • Repeterbar nøyaktighet fra +/- 0,003 mm
  • Aksielt mellomrom fra 0,02–0,05 mm (maks)
  • Parallellitet fra 0,01–0,04 mm (maks)
  • Finnes i 6 størrelser; 40, 50, 60, 86, 100 og 130

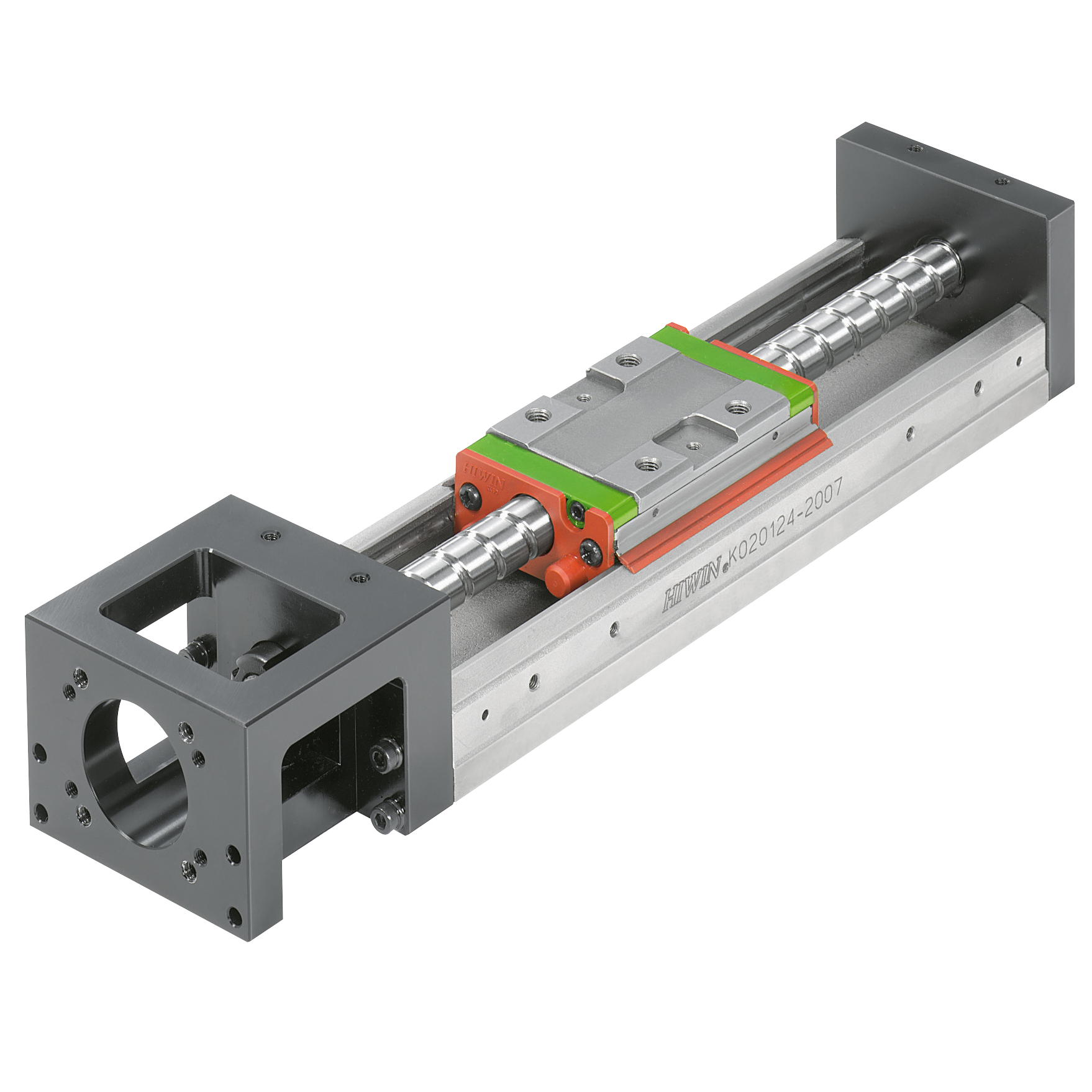

KK-stage



  • Maks hastighet: 1,5 m/s
  • Maks drivkraft: 7144 N
  • Maks lengde: 1,4 m
  • Maks last L1: 39 200 N
  • Maks last L2: – N
  • Maks moment M: 4763 Nm
  • Maks moment Ms: 4410 Nm
  • Maks moment Mv: 4763 Nm



psd120_last
